Товарный бетон: до 15 м3/час
-
Камень пустотелый 390х190х188 мм: 340 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 28 м2/час
-
Камень бортовой/бордюрный 780×300×150 мм: 70 шт/час
- Смеситель: CГ-550-С одновальный, с горизонтальным расположением вала
- Установленная мощность: 41,5 кВт
- Масса: 11900кг
- Длина: 13 м
- Ширина: 7 м
- Высота: 8 м
- Режим работы: автоматический/ полуавтоматический
- Гарантия: 2 года
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

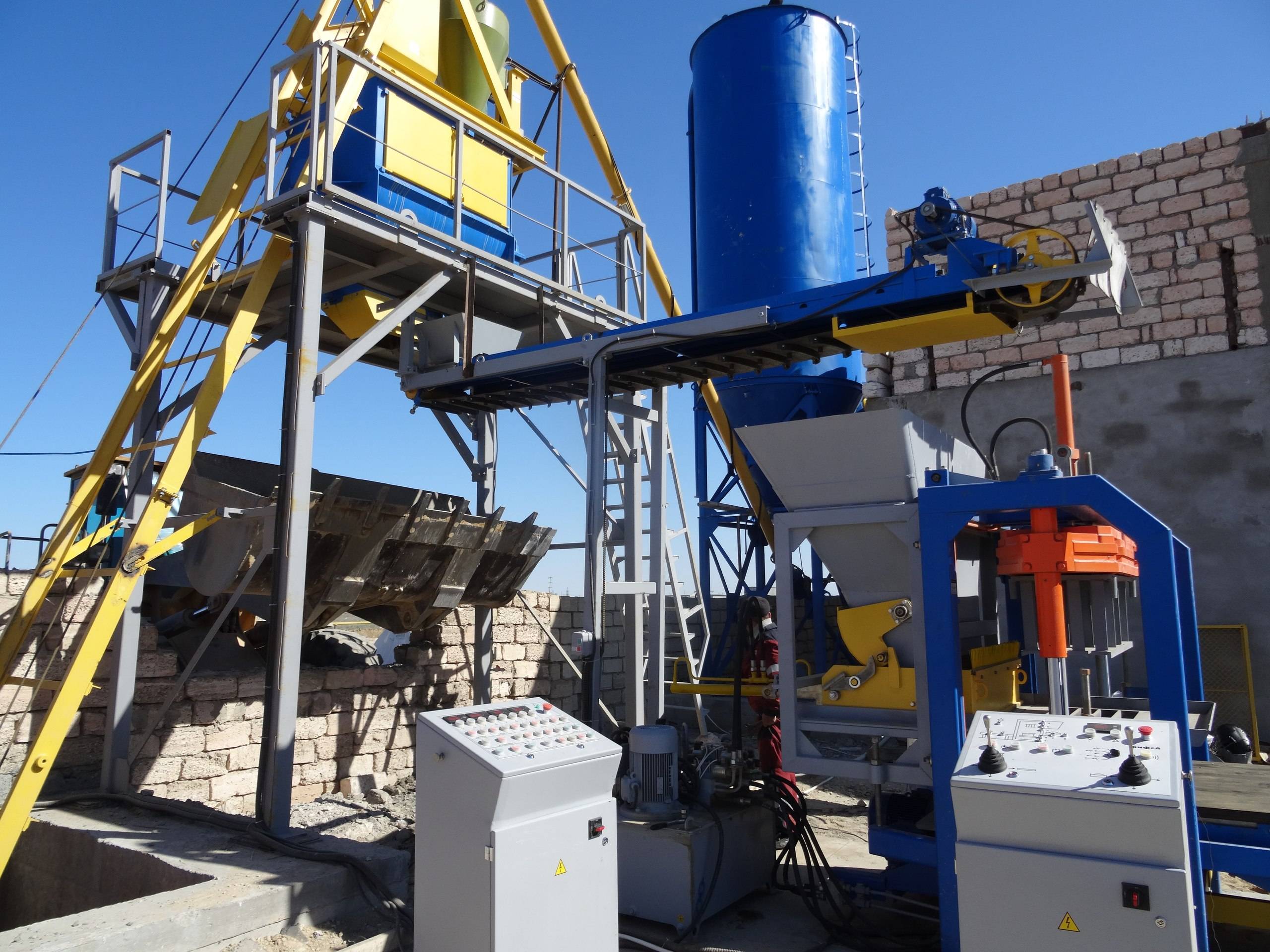

РБУ-15 + вибропресс Рифей-Удар

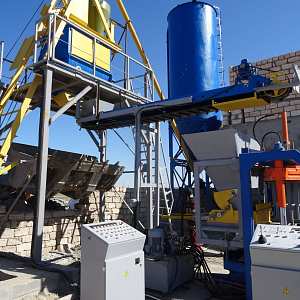

Комплекс для изготовления товарного бетона и мелкоштучных вибропрессованных строительных изделий Рифей-Удар-Бетон-15
Рифей-Удар-Бетон-15 - уникальное технологическое решение специалистов Завода Стройтехника, позволяющее производить широчайшую номенклатуру стройматериалов из бетонных смесей и растворов.Универсальный Комплекс Рифей-Удар-Бетон 15 соединил в единую технологическую цепь, бетонный завод Рифей Бетон-15 и один из самых известных российских вибропрессов Рифей-Удар.
Данная компбинация позволяет охватить направления по выпуску всех марок товарных бетонов, растворов для ЖБИ изделий, изготовлению вибропрессованных бордюров и поребриков, разнообразных тротуарных плит, стеновых блоков и камней.
Основными Заказчиками Универсального Комплекса Рифей-Удар-Бетон-15 должны стать Индивидуальные предприниматели и малый бизнес планирующий выпускать высокого качества и в больших количествах: стеновые блоки, тротуарные плиты, дорожные бордюры и если потребуется пару десятков или сотен кубических метров товарного бетона.
Управление Комплексом осуществляет один оператор, его рабочее место состоит из 2-х пультов: пульт ПУ-А (работа в автоматическом режиме) для Бетонного завода и Пульт управления вибропрессом (полуавтоматический режим) с опциональной функцией "автомат"

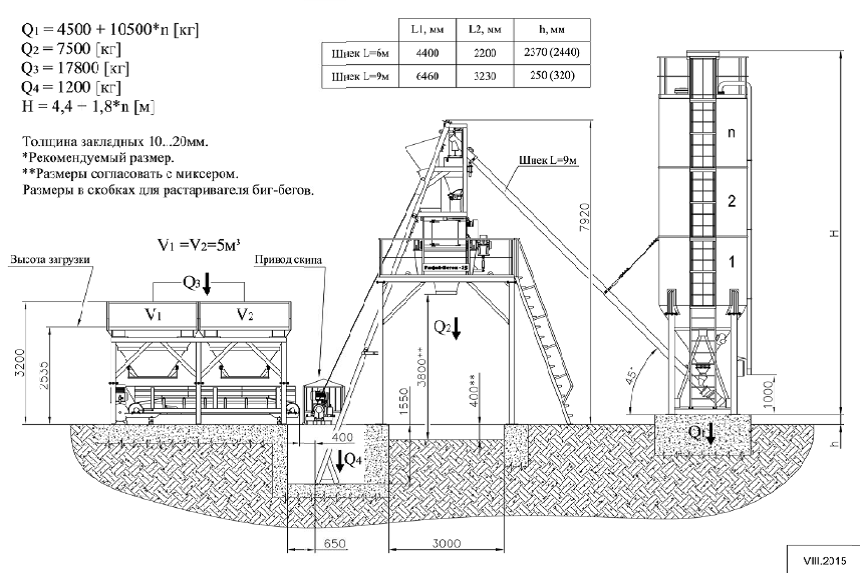

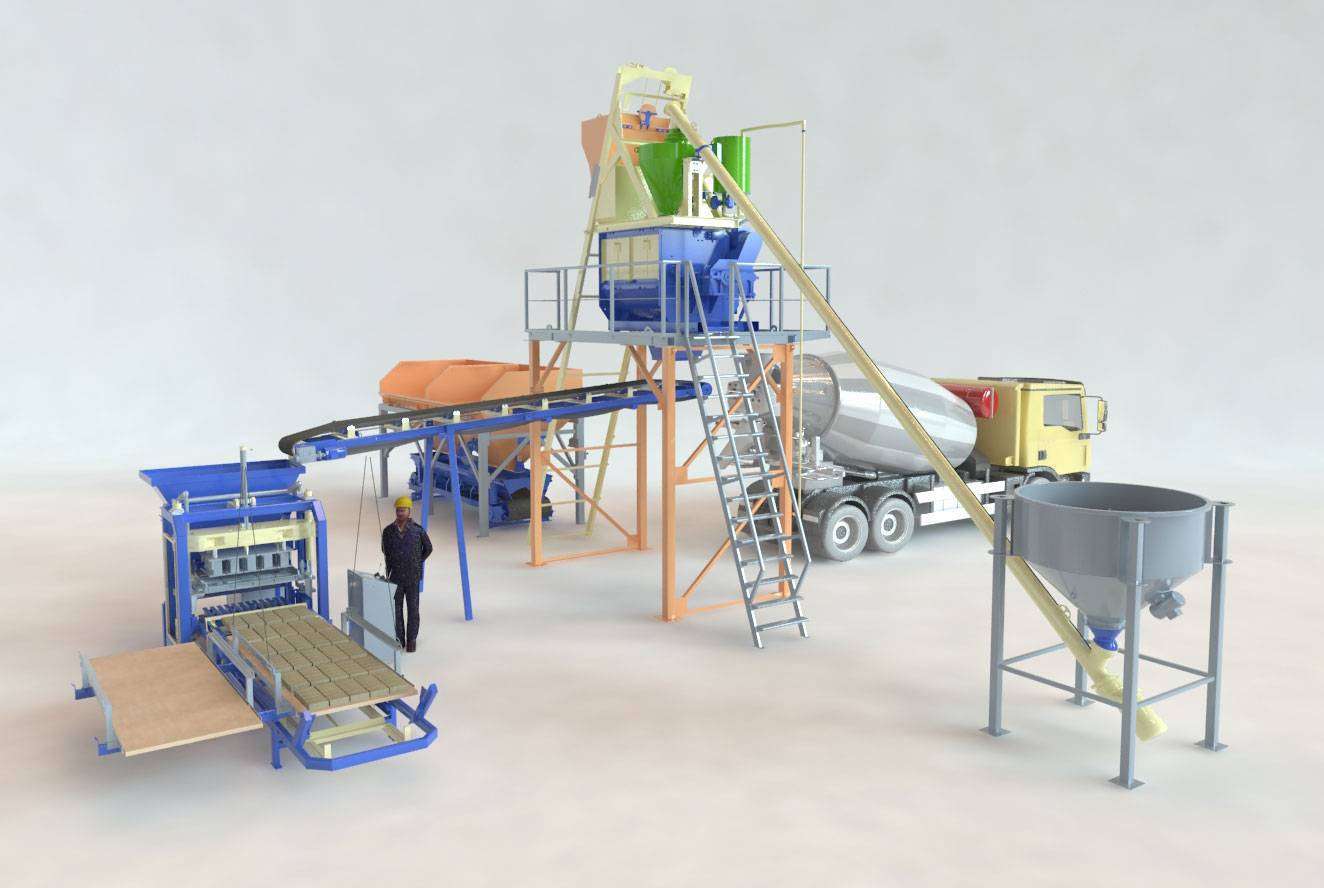

СОСТАВ И СХЕМА

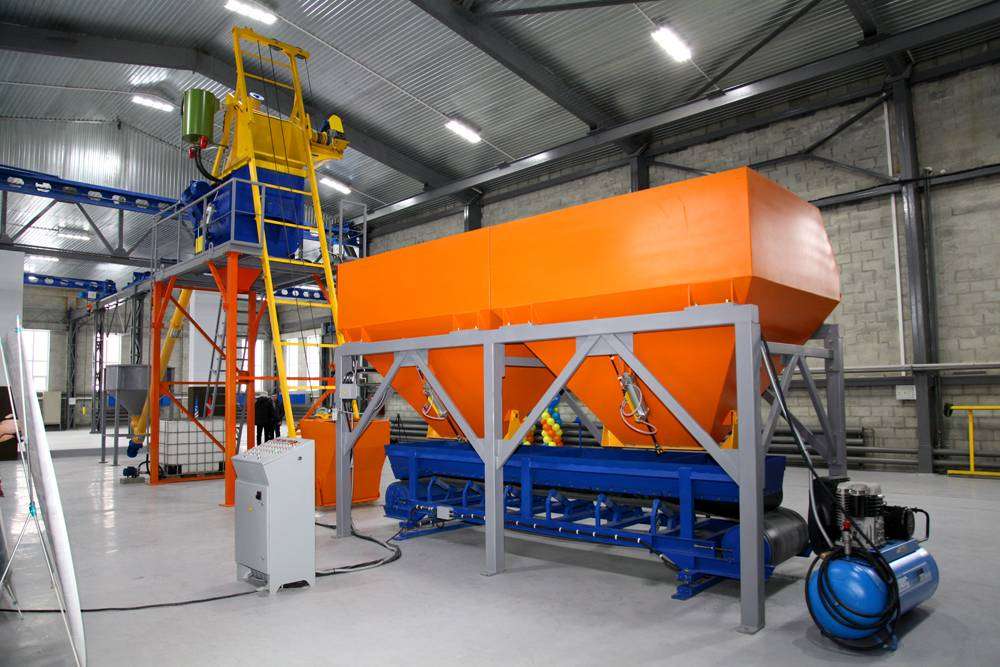

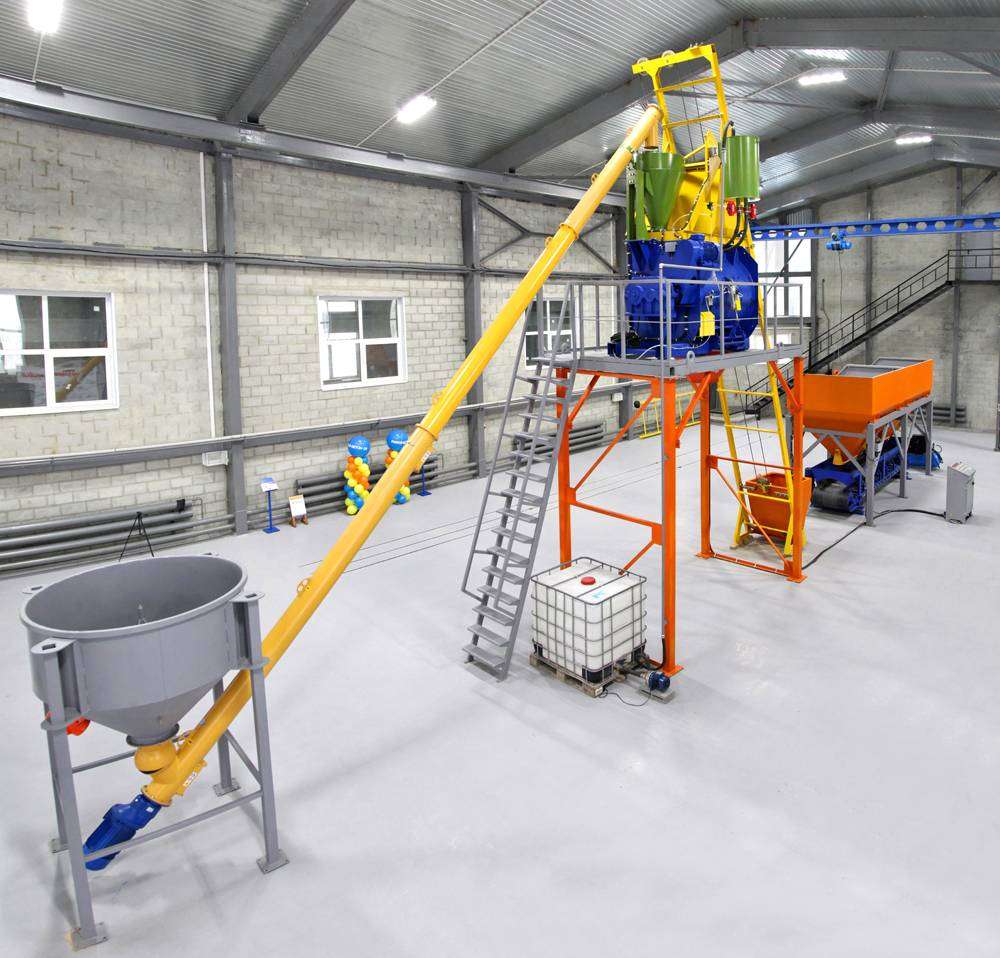

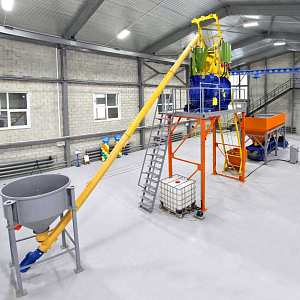

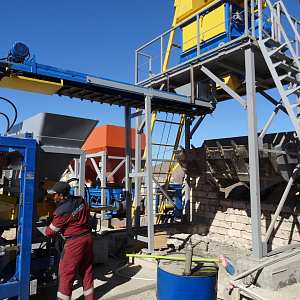

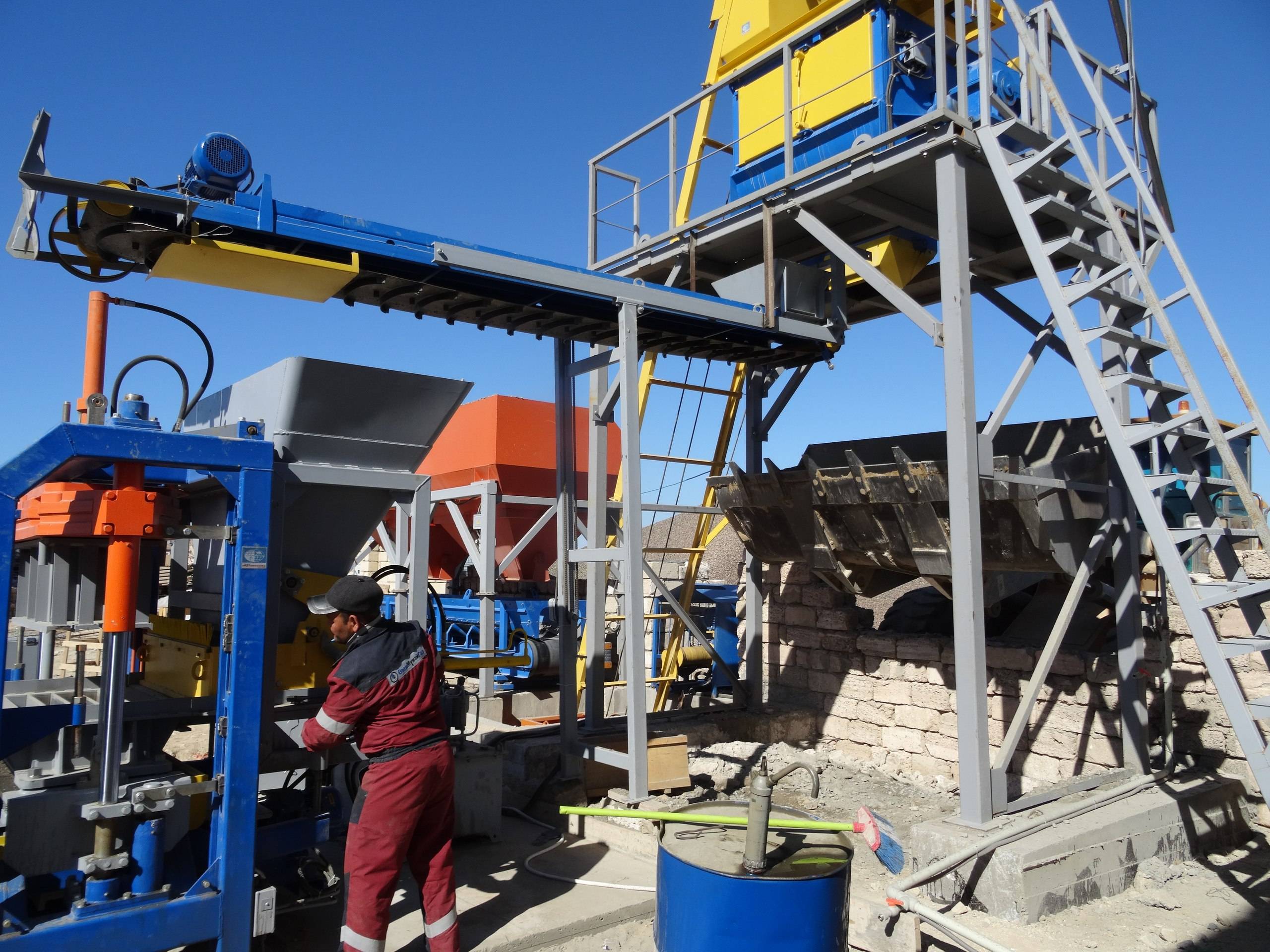

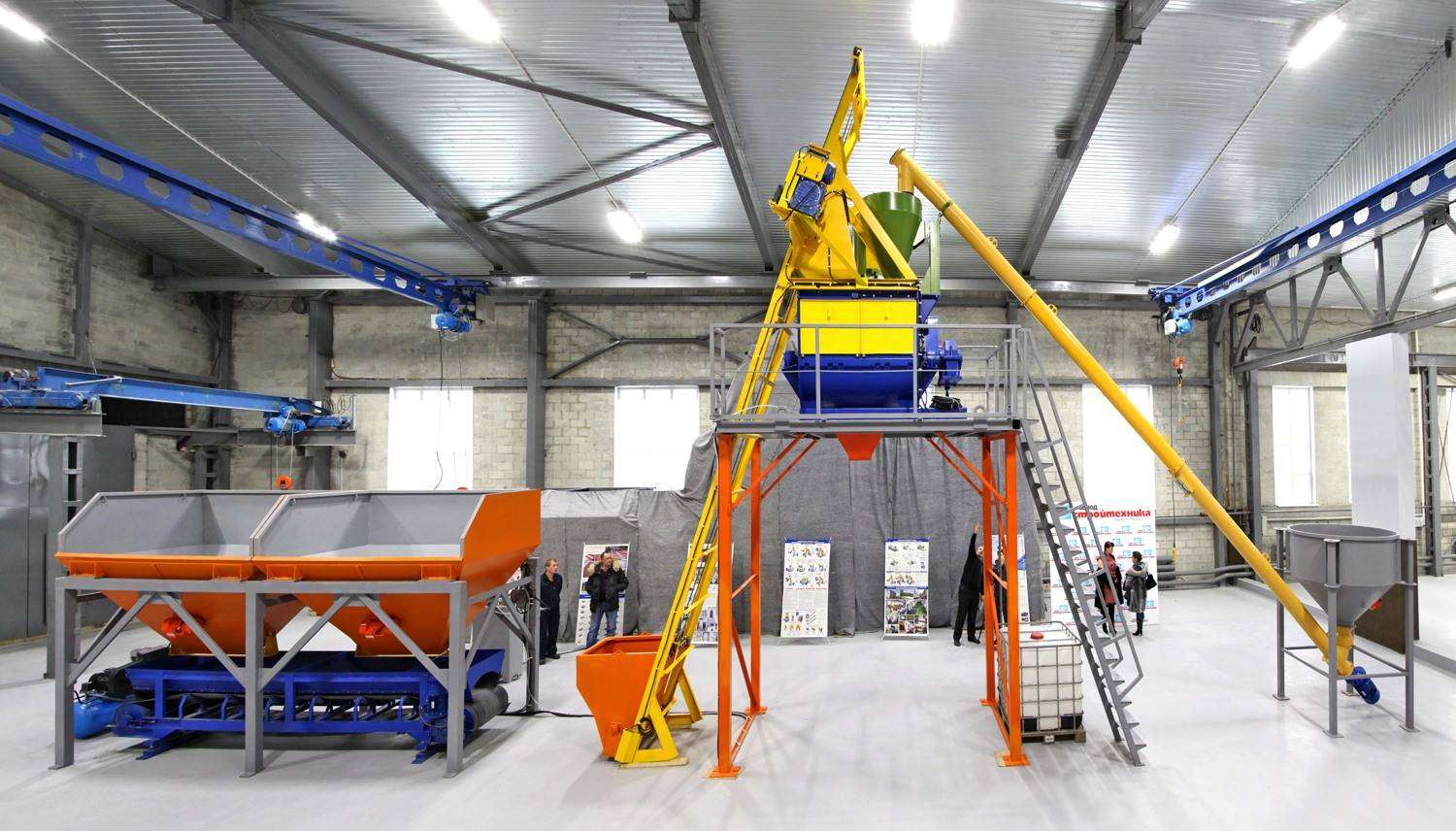

Комплекс состоит из бетоносмесителя, установленного на эстакаде. Рядом с эстакадой установлен дозатор заполнителя (два бункера по 5 м3 каждый), скип, силос (доп. опция) или растариватель биг-бегов (опция), транспортер шнековый. Дозатор цемента и дозатор воды установлены над смесителем. Пульт управления заводом может устанавливаться в любом месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Удар с модулем подачи поддонов.
Название & Состав
Цена

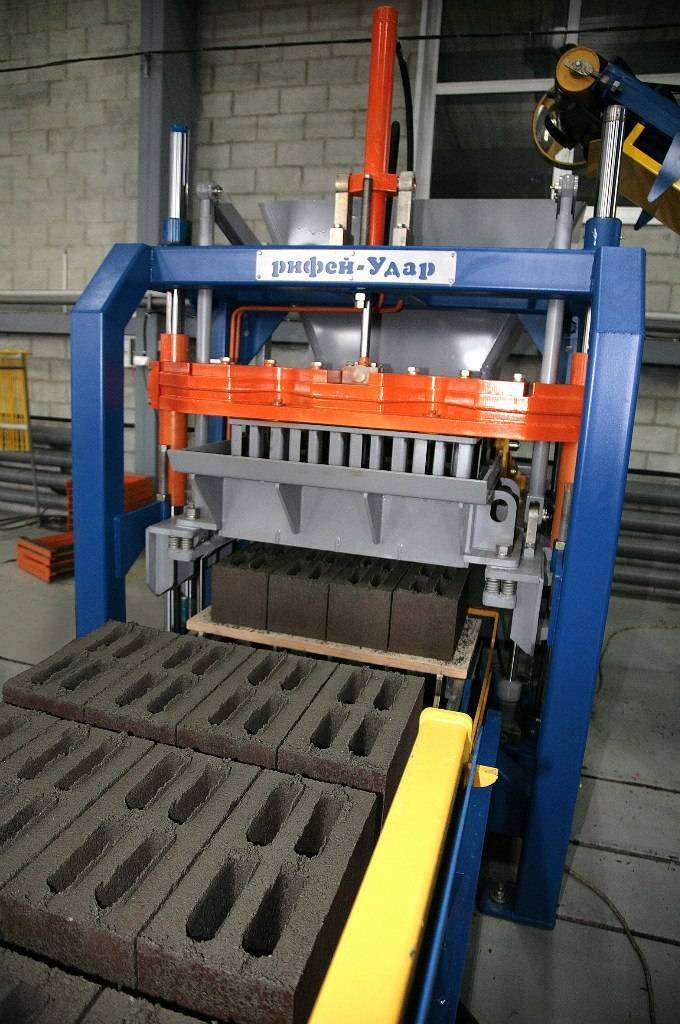

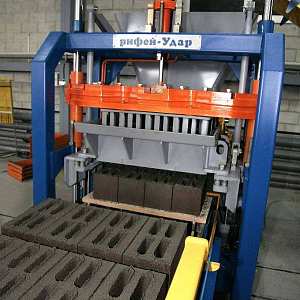

Вибропресс Рифей-Удар-Р
1. Формующий блок Рифей Удар Р:
- Вибропресс Рифей Удар Р

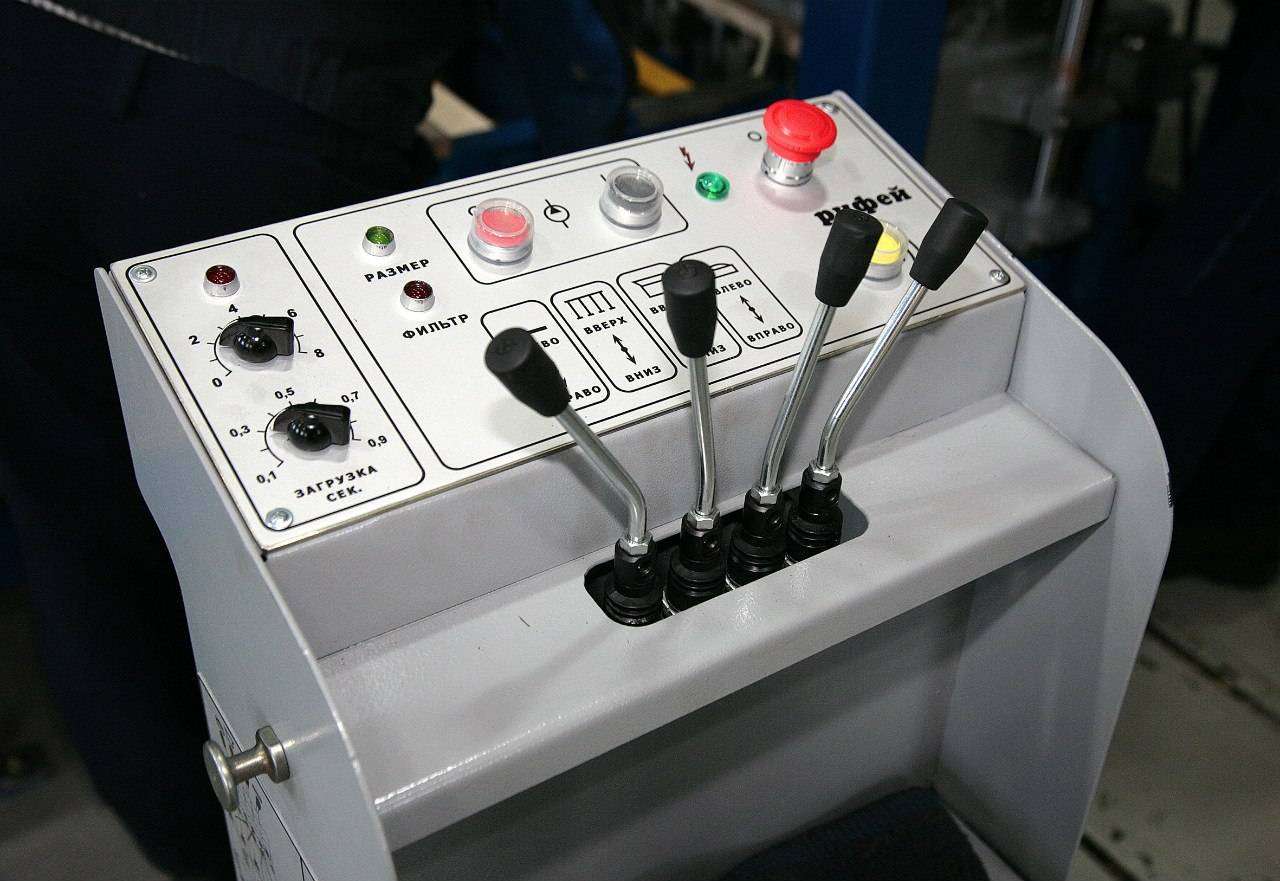

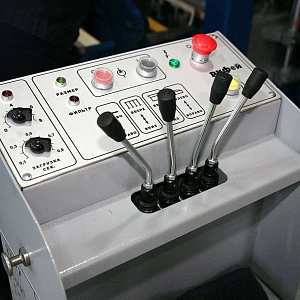

- Пульт управления
- Маслостанция

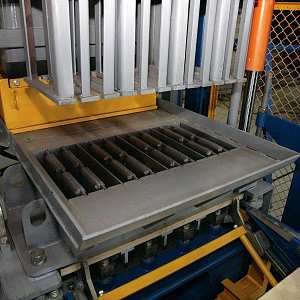

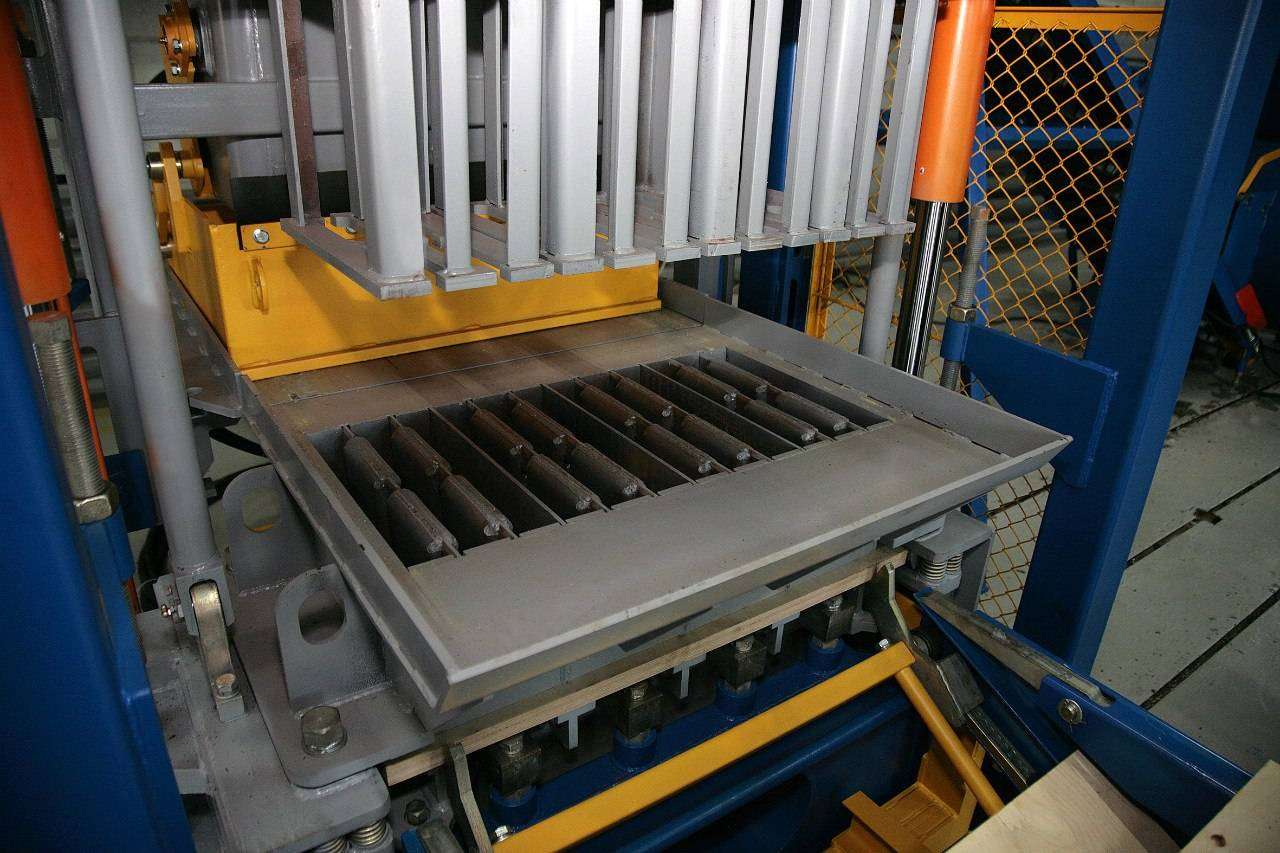

- Пуансон матрица - 1 комплект
- Поддон технологический - 10 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%

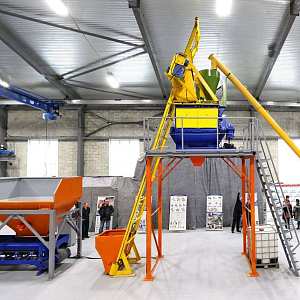

Рифей-Бетон-15

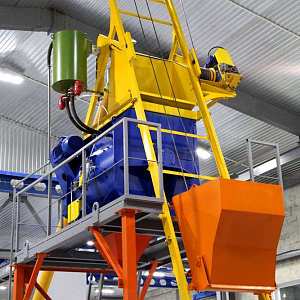

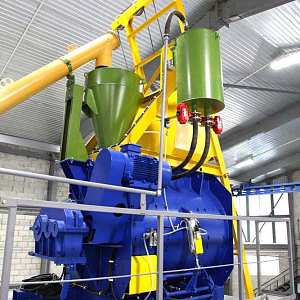

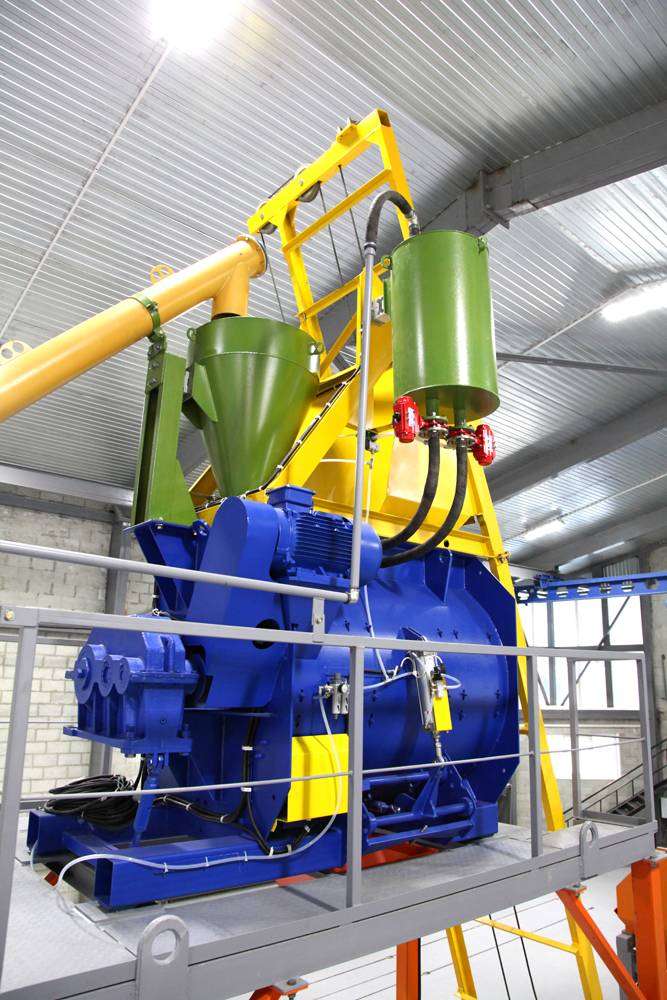

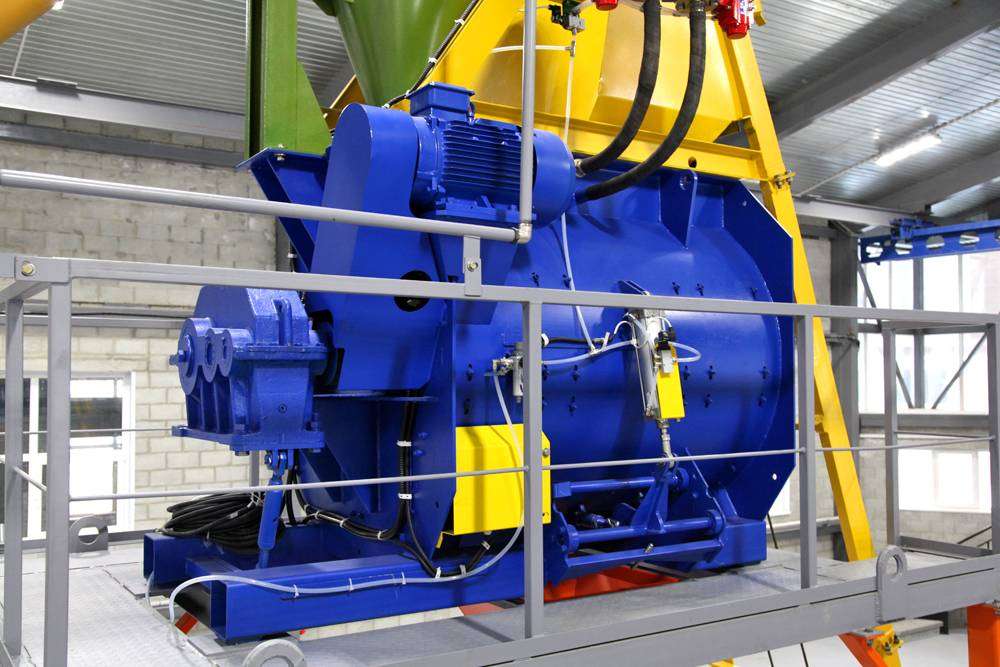

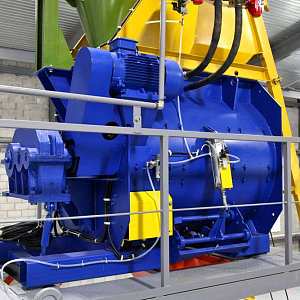

1. СГ-550-С, Бетоносмеситель одновальный, объем 550 литров

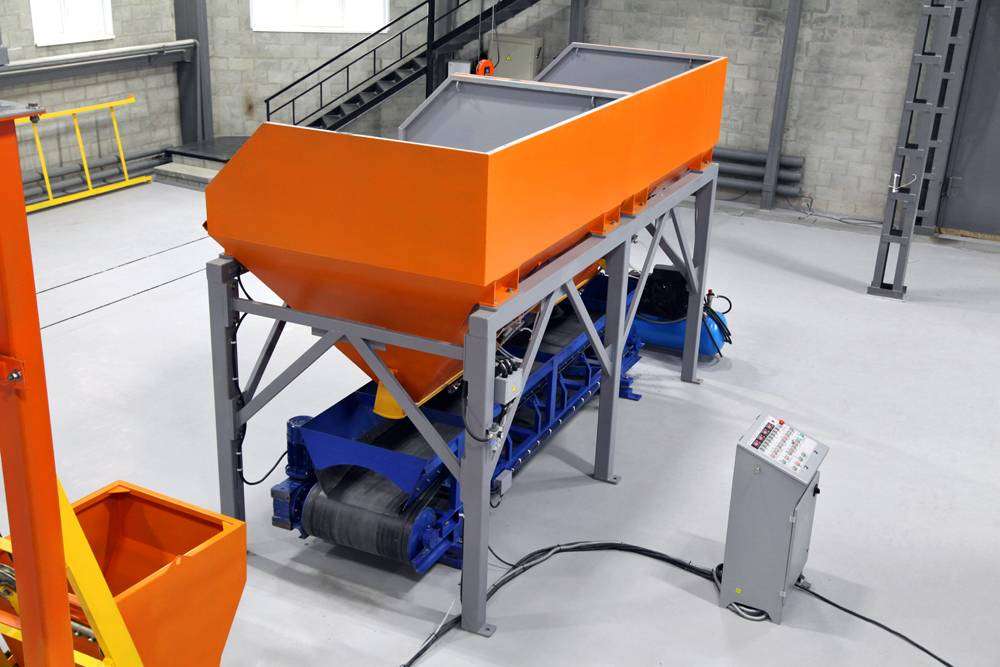

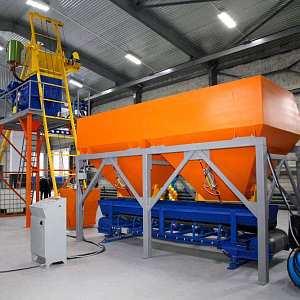

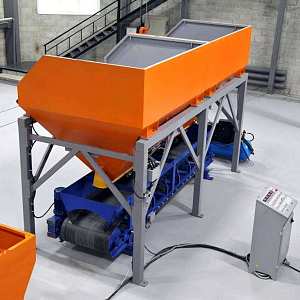

2. ДЗ-15 (2 бункера по 7,5м3), Дозаторы заполнителя материалов

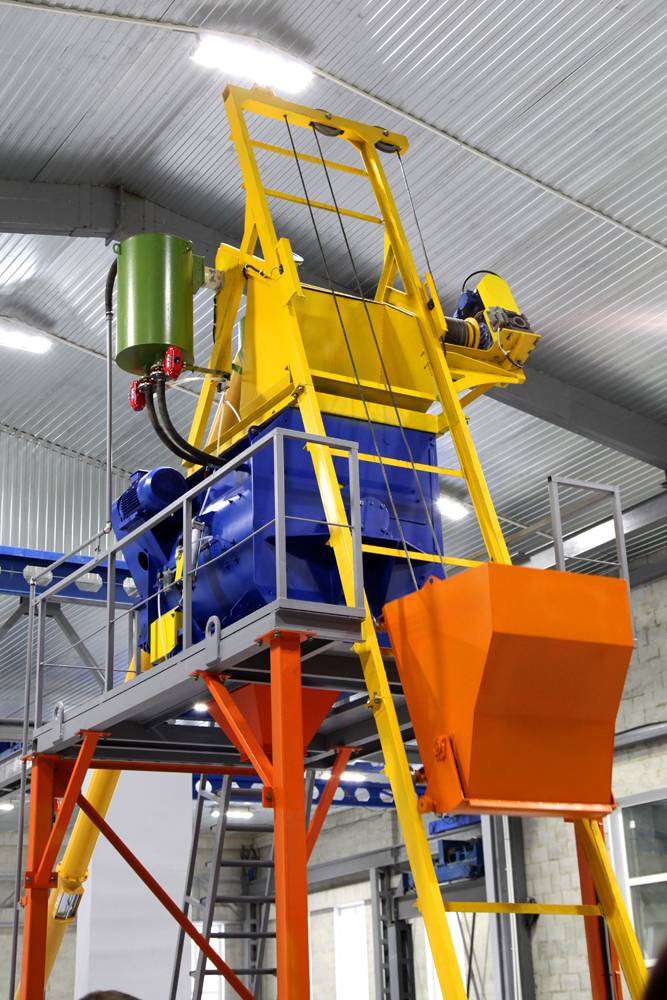

3. ПС-500, Подъемник скиповый, объем 500 литров
4. ДЦ-150, Дозатор цемента, объем 150 литров
5. ДВ-100, Дозатор воды, объем 100 литров

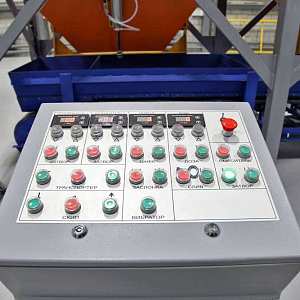

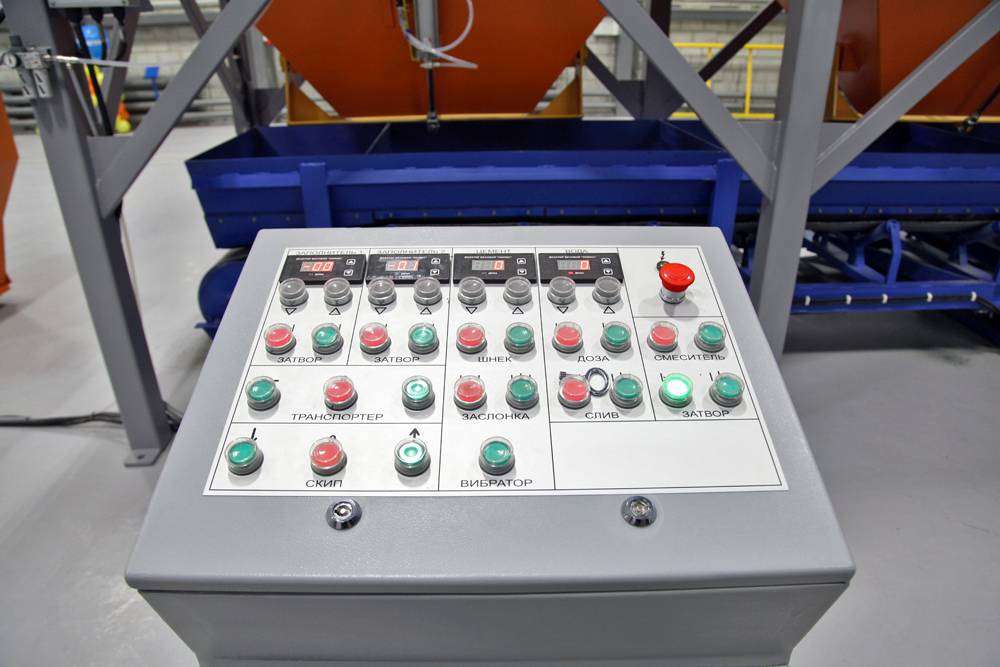

6. ПУ-А, Пульт управления c автоматическим режимом работы
7. Э-1, Эстакада
8. КВ-6, Конвейер винтовой, длина 6м
9. Водный насос

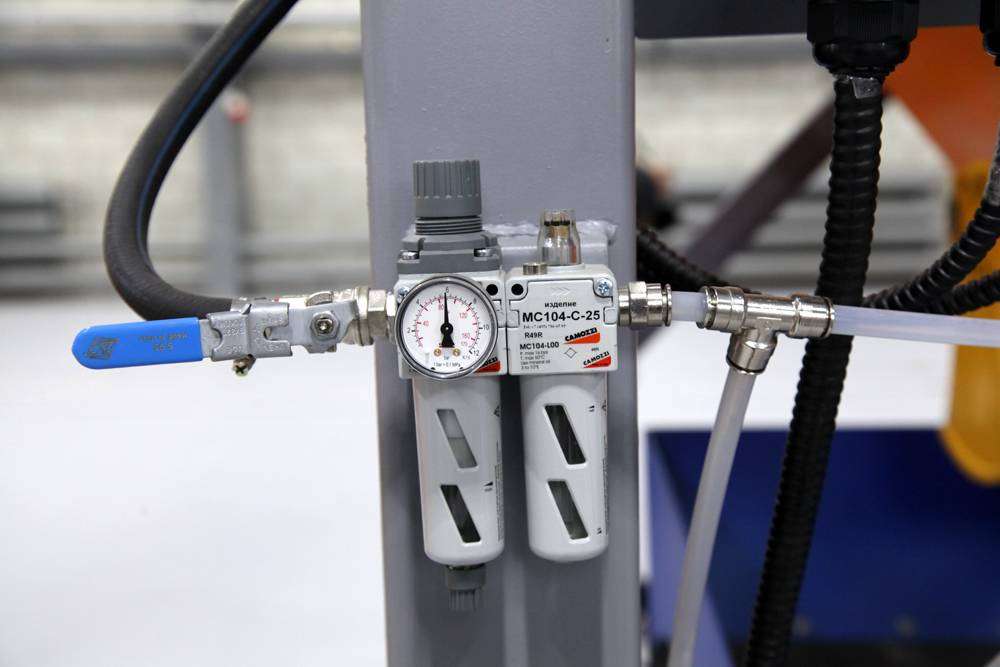

10. Пневмооборудование, Компрессор Remeza
10. ЗИП ящик ( болты, стяжки, трубопроводы и пр.)
11. Руководство по эксплуатации. Паспорт
с учетом НДС 20%
Конвейер ленточный выкатной КЛ-500-5,0-В
1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный
3. Воронка приемная
4. Отбойник
5. Цепь приводная
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
1) Четыре бункера по 7 куб. метров каждый
2) рама
3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках
4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)
5) вибраторы - 4 шт
6) тензодатчики - 8 шт
7) паспорт, руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт с системой автоматического управления ПУ-БЗ обеспечит работу бетонного завода в автоматическом режиме.
Используется контроллер
Пульт ПУ-БЗ имеет ряд дополнительных преимуществ, например:
-сенсорная панель управления;
-интуитивно понятное управление;
-учет расхода материалов и произведенной продукции;
-возможность сохранения рецептур бетона
-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.
Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3
с учетом НДС 20%
Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
товарный бетон - до 15 м3 бетона в час
камней пустотелых 390х190х188 мм - 340 шт./час
камней перегородочных 120мм - 510 шт./час
камней бортовых БР 78.30.15 - 70 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1400 шт./час (28 м2)
Размеры поддона для формования 950х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-550-С объем бетоносмесителя по загрузке 0,55 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 100
Установленная мощность - 55 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45
Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 11 900 кг

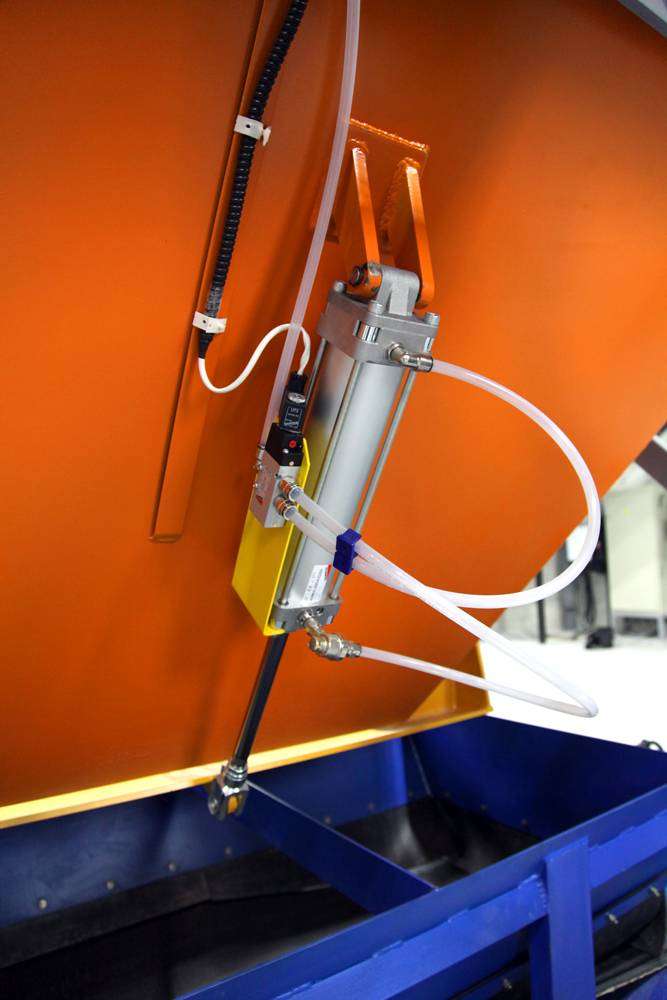

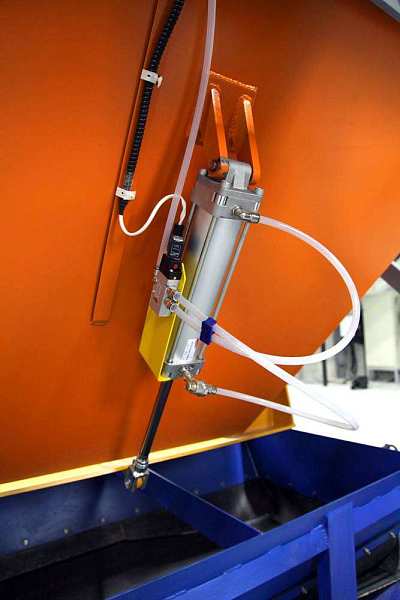

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.

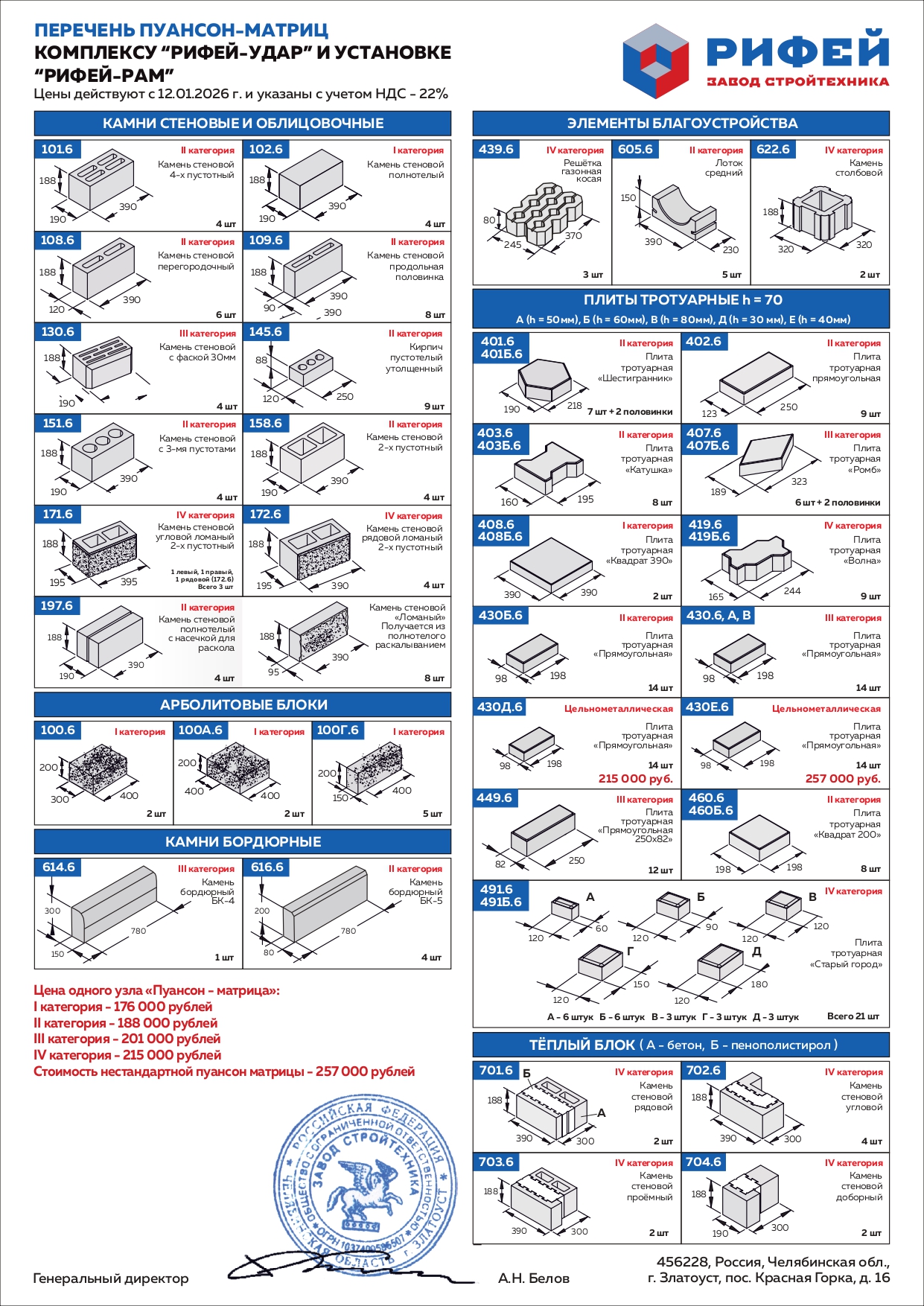

.jpg "Каталог матриц Рифей-Удар")
План фундамента
